はじめてのLチカに挑戦、回路の組み方とスケッチ(コード)の意味を理解する

当ページのリンクには広告が含まれています。

この記事の結論

Lチカは「配線」「電源供給」「スケッチの書き込み」の3つがすべて正しくできて初めて成功する、電子工作最初の区切り

必要な部品はArduino本体・ブレッドボード・LED・抵抗器(220〜330Ω)・ジャンパー線2本の5点

配線が終わったらUSBを接続してBlinkスケッチを書き込み、外付けLEDが1秒間隔で点滅することを確認する

BlinkのLED_BUILTINはUnoでは13番ピンを指すため、LEDを13番ピンに配線すればBlinkのスケッチをそのまま流用できる

Arduino IDEのセットアップが終わり、サンプルスケッチで基板上のLEDが点滅したら、次はいよいよ自分の手で回路を組んでみる番です。

この記事では、電子工作の最初の目標として定番の「Lチカ(LEDチカチカ)」を、ブレッドボードを使った実際の配線から解説します。

プログラミングの要素も出てきますが、コードの意味を丸暗記する必要はありません。

「どの数字を変えると何が変わるか」という最低限の感覚がつかめれば十分です。

Lチカとは何か、なぜ最初の目標になるのか

Lチカとは、LEDを一定の間隔でオン・オフさせる、電子工作でもっとも基本的な工作のことです。

「光る」という結果が目で見てすぐわかるため、回路の配線とプログラムの書き込みが正しくできているかどうかを、ひと目で確認できます。

Lチカが成功するということは、「配線」「電源供給」「スケッチの書き込み」の3つがすべて正しくできているということです。
見た目は地味ですが、電子工作の基礎が一通り身についたことを示す、最初の重要な区切りになります。

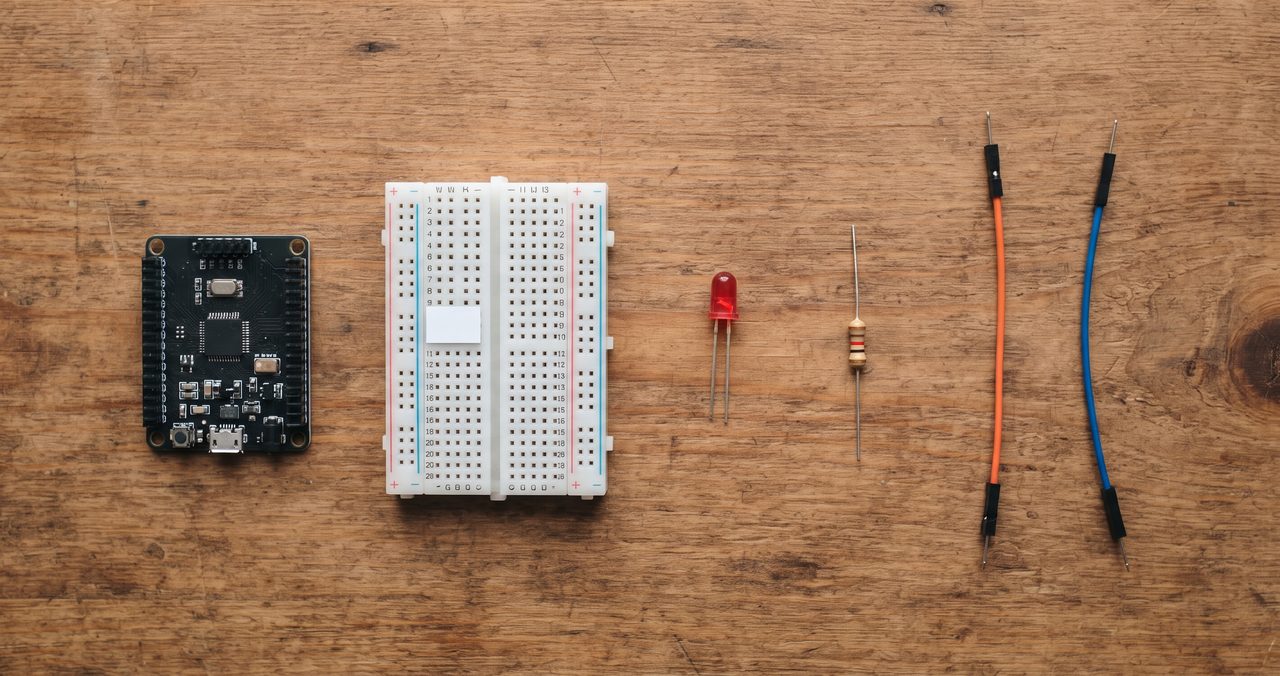

必要なもの一覧

今回のLチカに必要な部品は、以下の5点です。

Arduino本体(Unoまたは互換ボード)
ブレッドボード
LED(色は問わない、キット付属のもので可)
抵抗器(220Ω〜330Ω程度のもの)
ジャンパー線(オス-オスタイプ)2本

いずれもエントリーグレード以上のスターターキットには、標準で同梱されている部品です。

抵抗器はなぜ必要なのか

抵抗器は、LEDに流れる電流の量を制限するための部品です。

Arduinoのピンから出る電流を制限なくLEDへ直接流すと、LEDに想定以上の電流が流れてしまい、寿命が縮んだり故障したりする原因になります。

抵抗器を挟まずにLEDだけを直接つなぐのは避けてください。
LEDの寿命が縮んだり壊れたりするだけでなく、Arduino本体の出力ピンを傷めてしまう恐れもあります。
Unoの出力ピンは推奨20mA・絶対最大定格40mAとされており、これを超える電流が流れ続けるとピン自体が故障する可能性があります。
220Ω〜330Ω程度の抵抗器を必ず間に挟むようにしましょう。

LEDの向き(極性)に注意

LEDには電気を流す方向が決まっており、足の長さで見分けます。

足が長いほうがプラス側(アノード)、短いほうがマイナス側(カソード)です。

向きを逆に接続してもLEDが壊れることはほとんどありませんが、電気が流れないため光りません。

「配線は合っているはずなのに光らない」と感じたら、まずLEDの向きを疑ってみてください。

回路の組み方(ブレッドボードでの配線手順)

ブレッドボードの穴のつながり方の基本

ブレッドボードは、はんだ付けなしで部品同士を接続できる板で、内部の穴が縦または横に電気的につながっています。

中央のくぼみを挟んで上下に分かれた5つ穴の列は、それぞれ縦方向(列単位)でつながっているのが基本の構造です。

板の端にある赤線・青線の列(電源ライン)は、縦ではなく横方向に一列でつながっています。

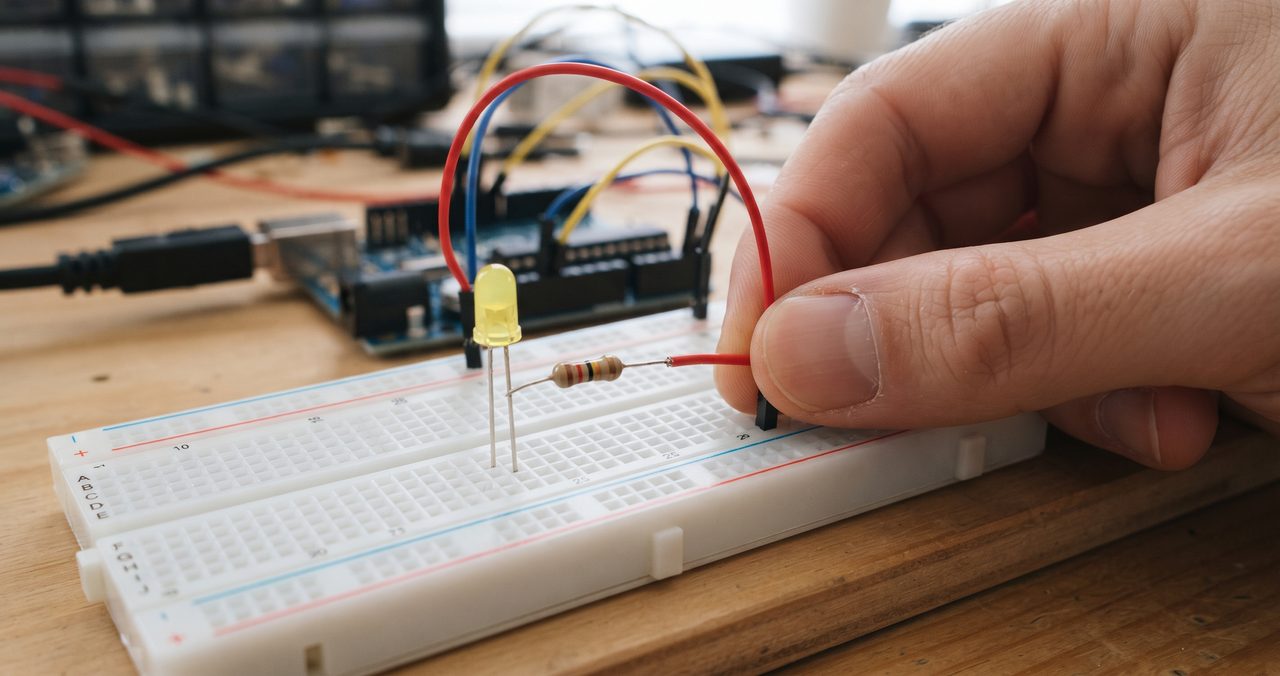

実際の配線手順

配線は、以下の順番で進めます。

LEDの長い足(プラス側)と短い足(マイナス側)を、ブレッドボードの別々の列に挿す
LEDの長い足と同じ列に、抵抗器の片方の足を挿す
抵抗器のもう片方の足と同じ列に、ジャンパー線をつなぎ、もう一端をArduinoのデジタルピン(例:13番)に挿す
LEDの短い足の列から、別のジャンパー線をArduinoのGND(グラウンド)ピンにつなぐ

この時点ではまだArduinoの電源は入れず、USBケーブルを外した状態で配線するのが安全です。

配線がすべて終わってから、最後にUSBケーブルをパソコンにつないでください。

実際に書き込んで、LEDの点滅を確認する

USB接続してBlinkを書き込む

配線が終わったら、Arduino IDEを起動した状態でUSBケーブルをパソコンに接続します。

「ファイル」→「スケッチ例」→「01.Basics」→「Blink」を開き、ボードとポートが正しく選ばれているか確認してください。

ボードとポートの選び方は、環境構築の記事で詳しく解説しています。

準備ができたら、画面左上の矢印アイコン(アップロードボタン)をクリックし、書き込みが完了するのを待ちます。

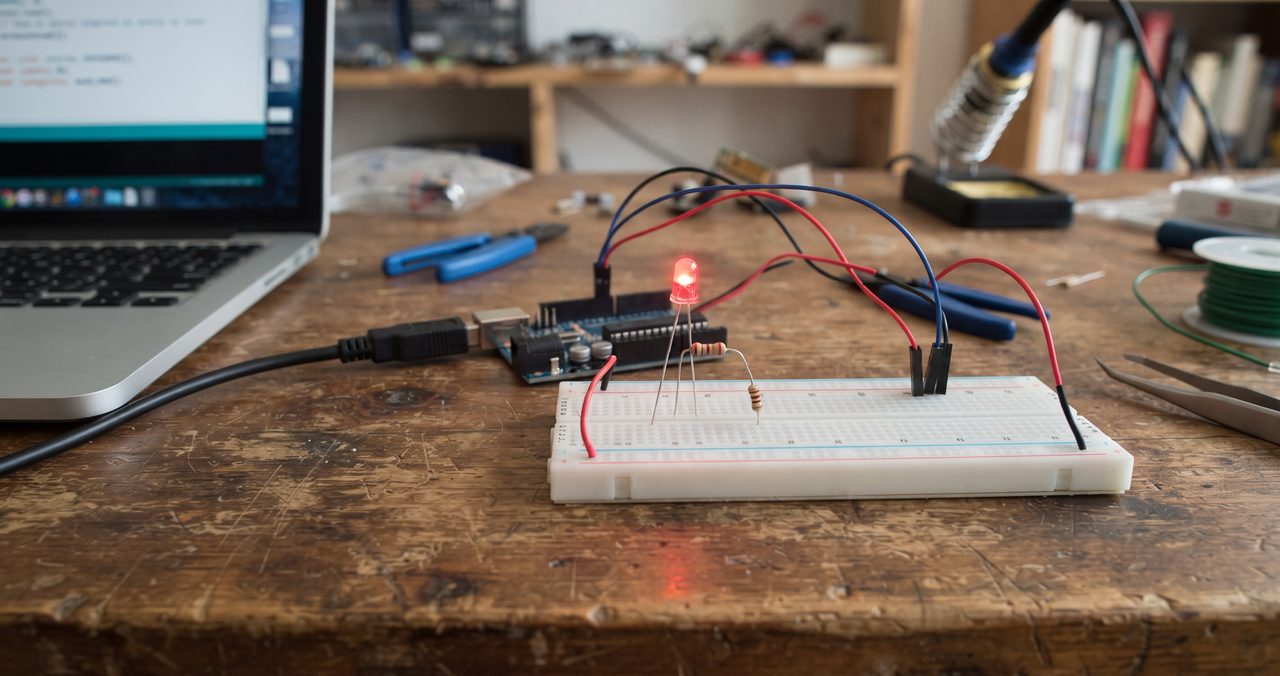

外付けLEDの点滅を確認する

書き込みが完了すると、基板上の「L」LEDに加えて、13番ピンに配線した外付けのLEDも1秒間隔で点滅を始めます。

基板上のLEDと外付けのLEDが同時に1秒間隔で点滅していれば、配線・電源供給・スケッチの書き込みがすべて正しくできている証拠です。
もし基板上のLEDだけ点滅して外付けのLEDが光らない場合は、配線のどこかに問題がある可能性が高いです。

点滅が確認できたら、次はスケッチの中身がどう動いているのかを見ていきましょう。

スケッチ(コード)の中身を最低限理解する

pinMode・digitalWrite・delayの意味

先ほど使ったサンプルスケッチ「Blink」の中身は、実は3種類の命令の組み合わせだけでできています。

1つ目の「pinMode」は、「このピンを出力用として使う」とArduinoに伝える命令です。

2つ目の「digitalWrite」は、指定したピンに電気を「流す(HIGH)」か「止める(LOW)」かを切り替える命令で、この切り替えでLEDが点いたり消えたりします。

3つ目の「delay」は、指定したミリ秒(1000で1秒)だけ処理を止めて待つ命令です。

ここで使われている「LED_BUILTIN」は、ピン番号を数字で直接指定する代わりに使われる特別な名前です。

Arduino Unoでは、このLED_BUILTINは13番ピンを指しています。

そのため、今回のようにLEDを13番ピンに配線しておけば、Blinkのスケッチをそのまま書き込むだけで、外付けのLEDも基板上のLEDと同時に点滅します。

「点ける→待つ→消す→待つ」を延々と繰り返しているだけ、という理解で十分です。
難しい構文を覚える必要はなく、この3つの命令の役割だけ押さえておけば、最初の1歩としては十分です。

数字を変えると点滅速度が変わる、という最初のカスタマイズ体験

Blinkのスケッチのうち、実際に点滅を繰り返している「loop()」の部分だけを抜き出すと、以下のようになっています。

void loop() {
  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);
}

この中にある「delay(1000)」という数字を、たとえば「delay(200)」に書き換えて、もう一度書き込みボタンを押してみてください。

点滅の間隔が、1秒に1回からより速い点滅に変わるはずです。

この「数字を変えて、動きが変わるのを確認する」という体験こそが、電子工作でプログラミングを学ぶ一番の近道です。

複雑な文法を覚えるより先に、まず自分の手で数字をいじって遊んでみることをおすすめします。

まとめ:動かなかったときの初動確認

配線もスケッチも間違っていないはずなのにLEDが光らない、というときは、以下の3点から確認してみてください。

LEDの向き(長い足・短い足)が逆になっていないか、だいたい見当がついている
ジャンパー線がブレッドボードの正しい列に挿さっているか、指で軽く押して緩んでいないか確認できている
BlinkのLED_BUILTIN(Unoでは13番ピン)と、実際にLEDを配線したピン番号が一致しているか見比べられている

これらを確認しても解決しない場合や、そもそも書き込み自体がエラーになってしまう場合は、症状別の対処法をまとめた記事を参考にしてください。
