ブレッドボードの使い方、内部配線の仕組みとサイズ選びのコツ

この記事の結論

• ブレッドボードは、はんだ付けなしで部品の足を穴に差し込むだけで回路を組める板で、Arduino入門の作業の大半はこの上で完結する
• 内部は「電源ライン(横につながる)」と「部品エリア(縦5つがつながる)」の2種類に分かれており、この仕組みを理解しないまま挿すと配線ミスの原因になる
• 主流のサイズは「400穴(ハーフサイズ)」と「830穴(フルサイズ)」の2種類、初めての1枚は部品を並べる余裕がある830穴タイプが使いやすい
• 価格は400穴で300円〜500円程度、830穴で500円〜800円程度が目安で、Arduinoのスターターキットにはすでに1枚同梱されていることが多い

Arduinoのスターターキットを開封すると、必ずと言っていいほど入っているのが「ブレッドボード」です。

穴がたくさん空いた白い板、という見た目だけは知っていても、内部でどうつながっているのか分からないまま使っている人は少なくありません。

仕組みを理解しないまま部品を挿すと、「回路図どおりに配線したはずなのに動かない」というトラブルにつながりやすくなります。

この記事では、ブレッドボードの内部配線の仕組みと、サイズを選ぶときのポイントを整理します。

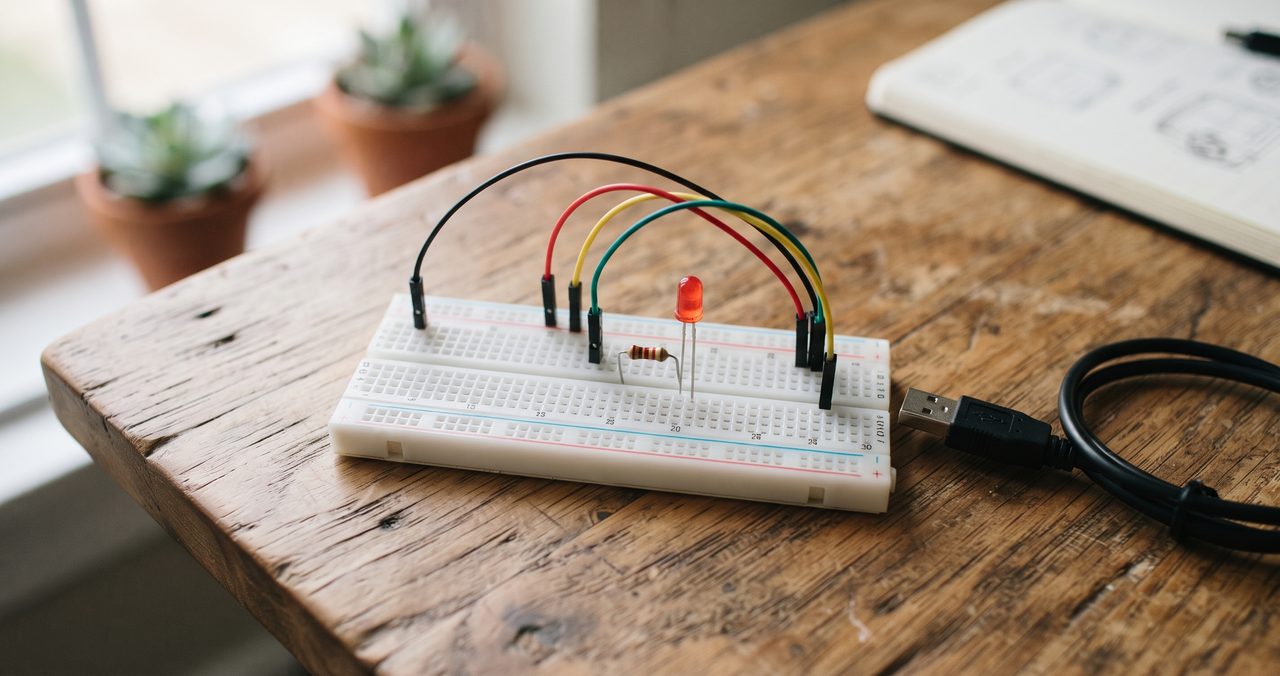

ブレッドボードとは何か、はんだ付けなしで回路を組める板

なぜArduino入門に向いているのか

ブレッドボードの最大の特徴は、部品の足やジャンパー線を穴に差し込むだけで、電気的につながった回路を組める点です。

はんだ付けの技術も、はんだごてなどの追加の道具も必要ありません。

配線を間違えたときも、部品を抜いて差し直すだけでやり直せるため、試行錯誤を前提にした入門段階との相性がとてもよい工具です。

見た目の構造をざっくり把握する

ブレッドボードを正面から見ると、板の上下に赤と青(または黒)の線が引かれた帯が1本ずつあります。

その内側に、細かい穴が格子状に並んだ広いエリアがあり、中央には部品をまたいで配置できるよう溝が1本通っています。

この「上下の帯」と「中央の溝で分かれたエリア」という2つの構造が、内部配線の仕組みを理解するカギになります。

内部配線の仕組みを理解する

電源ライン(赤・青の帯)の使い方

上下にある赤と青(または黒)の帯は「電源ライン」と呼ばれ、それぞれの帯の中で横方向にすべての穴がつながっています。

赤い帯にはArduinoのプラス(5Vや3.3V)、青い帯にはマイナス(GND、電気の逃げ道)をつなぐのが一般的な使い方です。

複数の部品に同じ電源を配りたいときは、この電源ラインを使うと配線がすっきりまとまります。

部品エリア(縦5つの穴)のつながり方

中央の広いエリアは、電源ラインとは逆に「縦方向」に5つの穴がひとつのグループとしてつながっています。

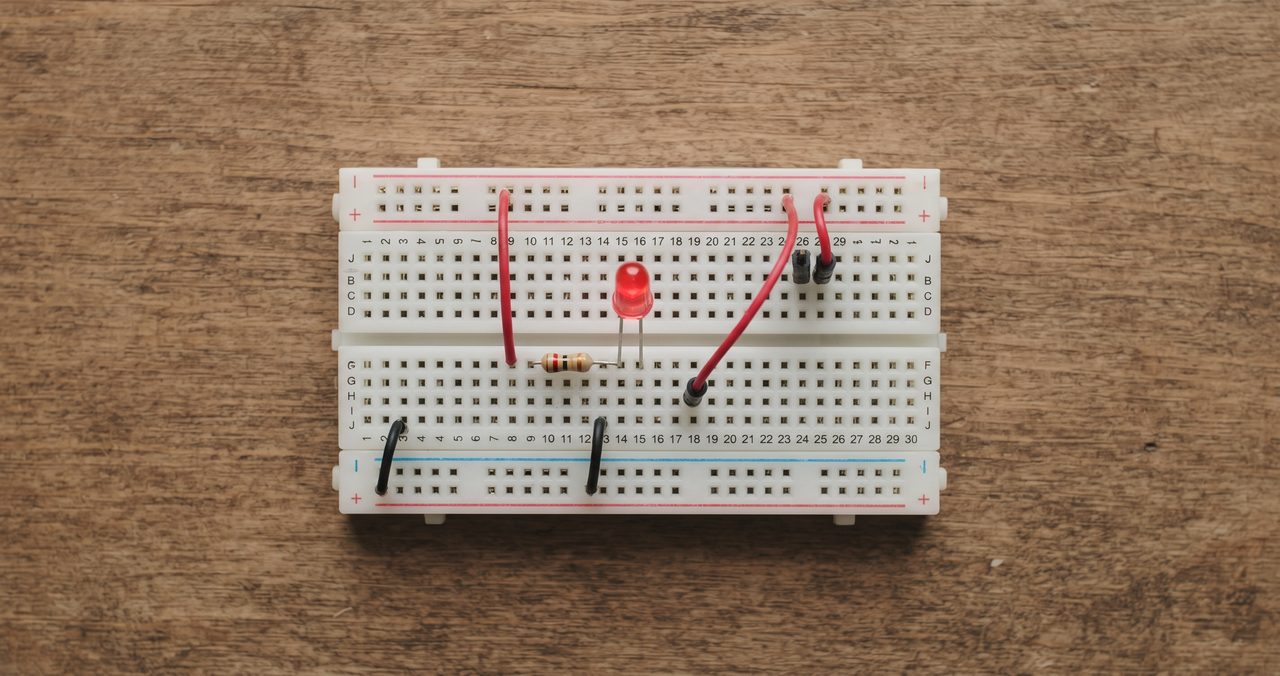

たとえばLEDの足を1列目の穴に挿し、同じ列の別の穴に抵抗器を挿すと、内部でその2つは電気的につながった状態になります。

中央の溝をまたいだ反対側の列は、別のグループとして扱われるため、つなげたい場合はジャンパー線で橋渡しする必要があります。

ジャンパー線の種類(オスオス・オスメス・メスメス)や長さの選び方は、工具の早見表記事でまとめて解説しています。
ブレッドボード上の配線には、両端がオスになっている「オスオス」タイプを主に使います。

サイズの選び方、400穴と830穴の違い

市販されているブレッドボードの多くは、「400穴」と「830穴」という2つのサイズが主流です。

数字は差し込める穴の数を表しており、大きいほど一度に扱える部品の数も増えます。

サイズ	本体の目安	価格帯の目安	向いている人
400穴(ハーフサイズ)	82mm×55mm程度	300円〜500円程度	コンパクトさを優先したい、小規模な回路だけ組みたい人
830穴(フルサイズ)	165mm×55mm程度	500円〜800円程度	センサーやモジュールを複数同時に扱いたい入門者

Arduino入門の段階では、LED・抵抗器・センサー1〜2個を同時に配線する場面が多くなります。

穴数に余裕がある830穴タイプのほうが、部品同士の間隔を確保しやすく作業も楽です。

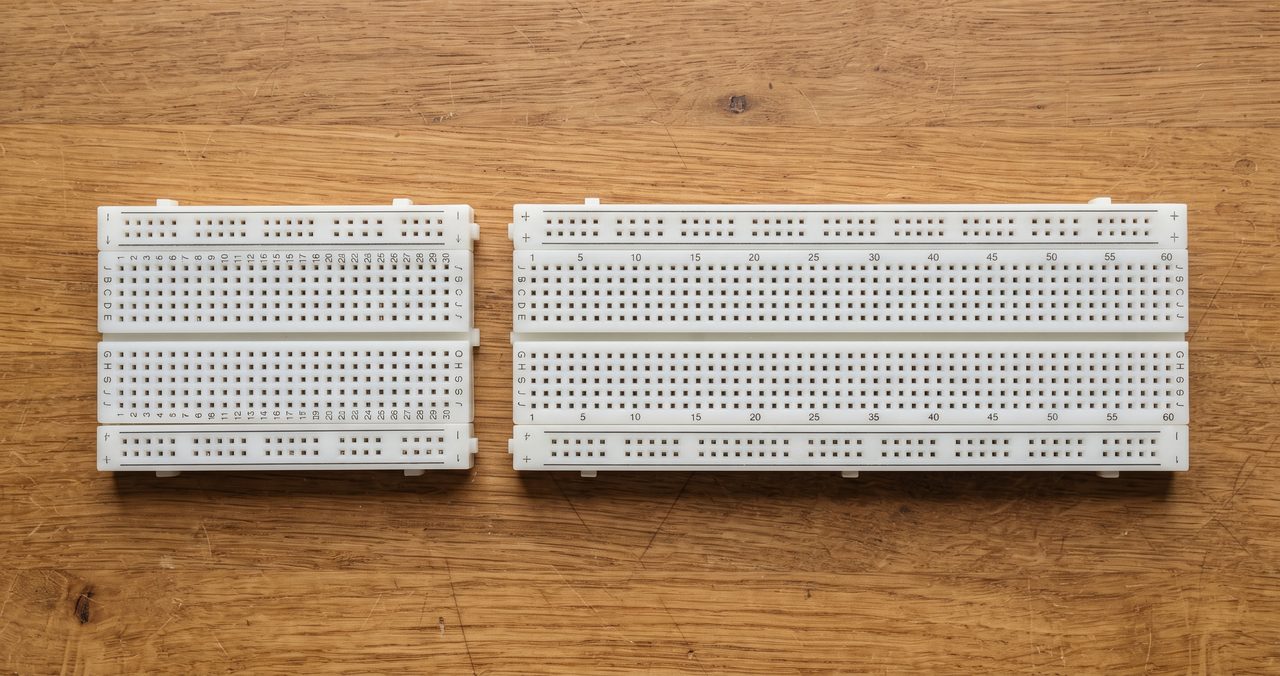

幅は400穴とほぼ同じで、長さが約2倍になるイメージを持っておくと、サイズ選びで迷いにくくなります。

すでにスターターキットを購入している場合は、多くの製品に400穴か830穴のいずれかが1枚同梱されているため、まずはその1枚で試してみて、足りなくなってから追加購入を検討すれば十分です。

実際に部品を挿すときのコツ・ありがちな失敗

中央の溝をまたぐ勘違い

初心者が最初につまずきやすいのが、中央の溝をまたいで部品を挿してしまうケースです。

IC(集積回路)のような部品は溝をまたいで挿すよう設計されていますが、LEDや抵抗器を溝をまたいで挿すと、片側と反対側は別グループとして扱われるため、意図した配線にならないことがあります。

回路図と見比べながら、どの列がつながっているのかを1本ずつ確認する癖をつけておくと、原因の切り分けが早くなります。

部品の足を折ってしまう・浮いてしまう

LEDや抵抗器の足は細く、無理な角度で押し込むと簡単に曲がったり折れたりします。

また、差し込みが浅いまま「刺さったつもり」になっていると、内部で接触せずに動作しないことがあります。

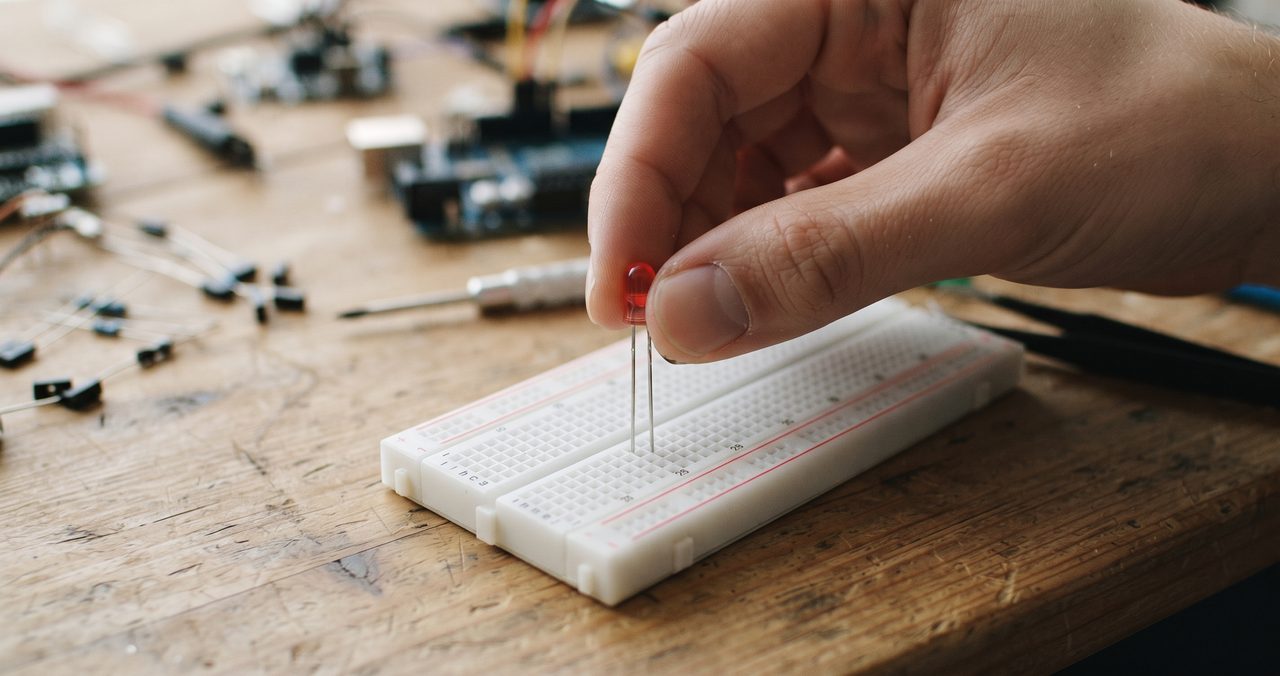

部品を挿すときは、足をまっすぐに伸ばしてから、穴の奥までしっかり垂直に差し込むのが基本です。
回路が動かないときは、まず全部品の差し込みが浅くなっていないか、一つずつ軽く押し直して確認してみてください。

まとめ:ブレッドボード選び・使い方のチェックリスト

ブレッドボードを使いこなすうえで、押さえておきたいポイントをリストにまとめます。

• 電源ライン(横につながる帯)と部品エリア(縦5つがつながる列)の違いがだいたい頭に入っている
• 中央の溝をまたいで部品を挿すと、左右が別グループとして扱われることの見当がついている
• 400穴と830穴、それぞれのサイズの向き不向きの見当がついている
• 部品の足を垂直にしっかり差し込む、という基本の挿し方が身についている

ブレッドボードで回路を組んだら、思ったとおりに電気が流れているかを確認したくなる場面が出てきます。

そんなときに役立つのが「テスター(マルチメーター)」です。

電圧・抵抗・導通チェックの基本的な使い方は、こちらの記事で解説しています。
