電子工作に必要な道具リストと予算別の早見表、ジャンパー線・ケーブルの選び方

この記事の結論

• スターターキットにはブレッドボード・LED・抵抗器・ジャンパー線・USBケーブルが同梱されているため、最初から追加投資が必須というわけではない
• ジャンパー線は挿し直しを繰り返すうちに足りなくなりやすく、オスオス・オスメス・メスメスの3種類を使い分けるため、予備セットは早めに1つ持っておくと安心
• 予算の目安は、最小構成で600円程度、テスターまで揃える標準構成で3,100円程度、はんだごて・ニッパーまで揃える本格構成で8,000円程度
• すべてを最初から揃える必要はなく、「今どの段階でつまずいているか」に合わせて1つずつ買い足していくのが無駄がない

Arduinoのスターターキットを買った後、部品・工具まわりで「結局、全部でいくらくらい用意すればいいのか」という全体像が気になる人は多いはずです。

はんだごて・ブレッドボード・テスター・抵抗器といった道具は、それぞれ単体で見ると数百円〜数千円程度の買い物ですが、全部そろえるとなると話が変わってきます。

この記事では、ジャンパー線・ケーブル類の選び方を整理したうえで、予算別・レベル別に揃える道具の早見表としてまとめます。

Arduino本体以外に何を揃えればいいか、全体像

Arduinoのスターターキットには、たいていブレッドボード・LED・抵抗器・ジャンパー線・USBケーブルが同梱されています。

つまり、キットを1つ購入した時点で、Lチカや簡単なセンサー計測を試すだけの道具はすでに手元に揃っている状態です。

追加で必要になるのは、原因を切り分けるための「テスター」や、部品を固定する「はんだごて」といった、キットには入っていない専用工具です。

どちらも最初から必須ではなく、工作を進める中で「欲しい」と感じたタイミングで買い足せば十分です。

ジャンパー線・ケーブル類の選び方

オスオス・オスメス・メスメスの使い分け

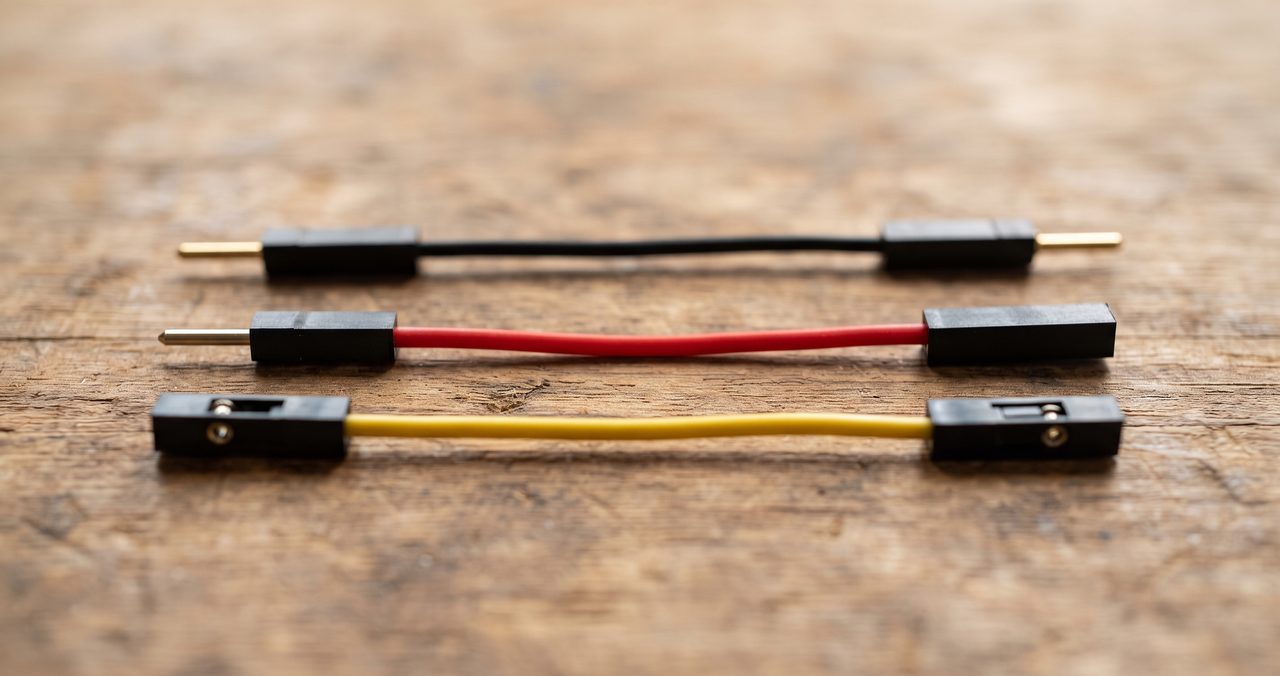

ジャンパー線は、両端の形状によって3種類に分かれます。

両端とも先端が飛び出した「オスオス」は、ブレッドボードの穴同士をつなぐときの基本タイプです。

片方が飛び出し、もう片方がくぼんだ「オスメス」は、ブレッドボードやArduinoのメスのソケット(オス端を挿す側)と、センサーモジュールのオスピンヘッダ(メス端をかぶせる側)のように、両端が違う形状の場所同士をつなぐときに使います。

両端ともくぼんだ「メスメス」は、センサーモジュールのピン(多くは飛び出した形状)同士を、ブレッドボードを介さず直接つなぐときに便利です。

迷ったら、オスオス・オスメス・メスメスが一定数ずつ入った詰め合わせセットを選んでおくと、後から形状で困ることが少なくなります。
色分けされたセットを選べば、電源(赤)・GND(黒)・信号線(その他の色)のように役割ごとに色を決めて配線でき、見た目も整理しやすくなります。

長さ・本数の目安

ジャンパー線の長さは、5cmから30cm程度までさまざまな製品があります。

Arduino入門の段階では、ブレッドボードの近い穴同士をつなぐ場面が多いため、10cm〜15cm前後の短めのものを多めに持っておくと扱いやすくなります。

本数は、キット付属分だけだとセンサーを複数同時に使う工作で足りなくなりやすいため、40本〜65本程度の予備セットを1つ追加しておくと安心です。

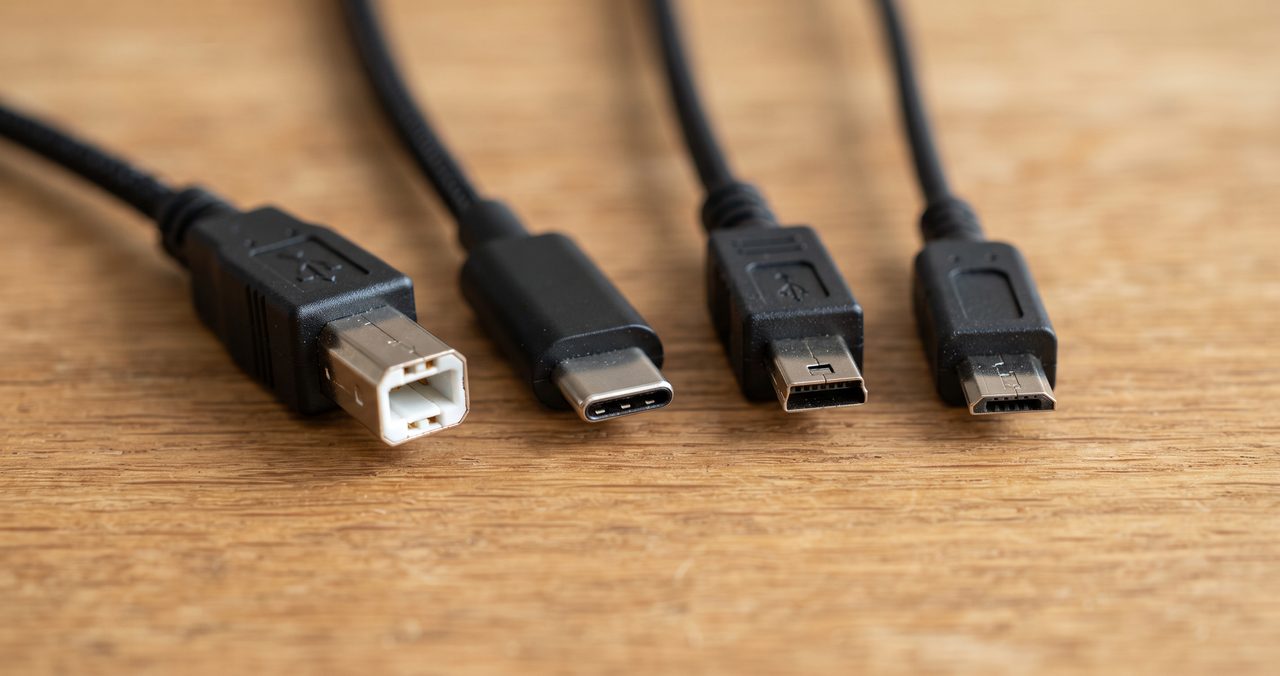

USBケーブルの形状、ボードによってコネクタが違う

ジャンパー線と並んで見落とされがちなのが、Arduino本体とパソコンをつなぐUSBケーブルです。

Arduino Uno R3はUSB Type-B(プリンターなどでも使われる角ばった形状)を採用しています。

一方、現行モデルのArduino Uno R4 MinimaとUno R4 WiFiは、スマホの充電でもおなじみのUSB Type-Cに切り替わっています。

Arduino Nanoは世代によってコネクタ形状が異なるため、とくに注意が必要です。

ATmega328Pを搭載したクラシックなArduino Nanoは、USB Mini-B(micro-Bより一回り大きい台形のコネクタ)を採用しており、手持ちのmicro-Bケーブルでは挿さりません。

一方、Arduino Nano Every・Nano 33 IoT・Nano 33 BLEはmicro-Bコネクタに変更されており、最新のArduino Nano ESP32はUno R4と同じUSB Type-Cを採用しています。

Nanoは互換ボードだとmicro-BやType-Cのコネクタを採用した製品もあるので、購入前に現物のコネクタ形状を確認しておくと安心です。

キットに同梱されているUSBケーブルは、そのキットに入っているボードの形状に合わせて選ばれているのが一般的です。
別のボードを買い足したときや、ケーブルを紛失して単品で買い直すときは、自分のボードのUSBコネクタ形状を確認してから購入してください。

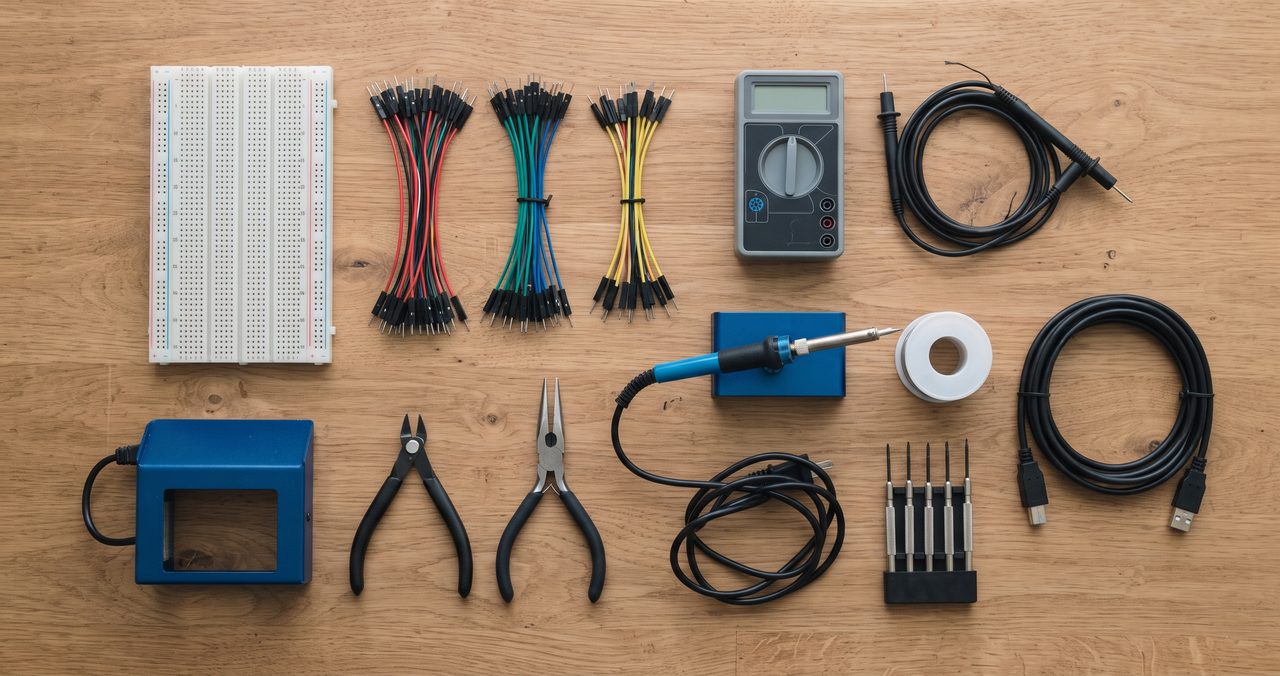

予算別・レベル別の道具早見表

ここまでの内容を踏まえて、スターターキットを持っている前提で、追加購入の目安を3段階に分けて整理します。

構成	追加する道具	追加費用の目安	累計の目安
最小構成	予備のジャンパー線セット	600円程度	600円程度
標準構成	最小構成 + テスター(オートレンジ入門機)	2,500円程度を追加	3,100円程度
本格構成	標準構成 + はんだごてセット + ニッパー・ワイヤーストリッパー + 追加の抵抗器セット	4,900円程度を追加	8,000円程度

最小構成は、キット付属の部品にジャンパー線の予備を足すだけの内容です。

標準構成は、そこにテスターを加え、「動かないときに原因を切り分けられる」状態を目指す構成です。

本格構成は、さらにはんだごてとニッパー・ワイヤーストリッパー、予備の抵抗器を加え、作品を固定して仕上げまで見据えた構成です。

抵抗器を買い足すときは、値を読み間違えないよう抵抗器のカラーコードの読み方も確認しておくと安心です。

最初から本格構成まで揃える必要はありません。
今つまずいている段階に合わせて、1つずつ買い足していくほうが、無駄な出費を避けられます。

目的別に見る、優先して揃えたい道具

とにかく安く試したい人

まだArduinoに慣れていない段階であれば、無理に追加購入をせず、キット付属の部品だけで十分です。

買い足すかどうかの目安は「センサーを2個以上同時にブレッドボードへつなぐかどうか」です。

1個だけならキット付属分でも足りますが、2個を超えたあたりから配線の取り回しにジャンパー線が足りなくなりやすくなります。

ジャンパー線が足りなくなってきたと感じたら、そのタイミングで予備セットを1つ追加すれば困りません。

原因切り分けまでできるようにしたい人

「動かない」トラブルに何度か遭遇し、そのたびに原因を探すのに時間がかかっている人は、テスターを優先的に用意するのがおすすめです。

目安は「原因不明のまま試行錯誤する時間が10分を超えることが増えてきたかどうか」です。

テスターがあれば、配線ミスなのか部品の故障なのかを自分で切り分けられるようになり、トラブル解決までの時間が大きく短縮されます。

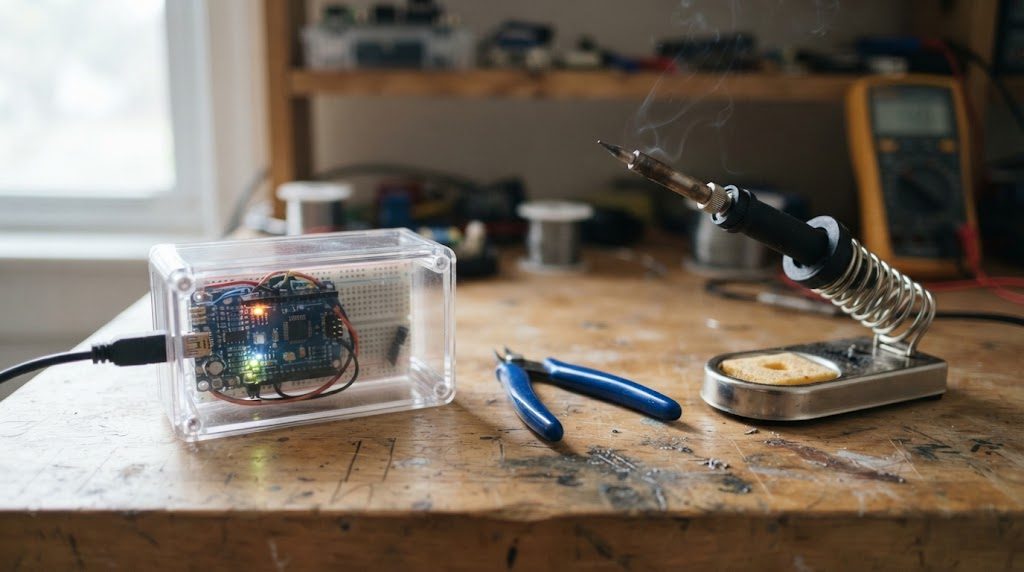

自由研究・作品作りまで見据える人

作った回路をケースに入れたり、持ち運べる状態に仕上げたりしたい人は、はんだごて・ニッパーまで含めた本格構成を検討する価値があります。

目安は「ケースに収める前提の配線作業が発生するかどうか」です。

電源ケーブルを好みの長さに切って被覆をむいたり、はんだ付け後に余った足を切り落として仕上げたりする作業には、ニッパー・ワイヤーストリッパー・ピンセットがあると格段にきれいに仕上がります。

選ぶときは、刃先が斜めにカットされた「斜めニッパー」で、全長120mm前後の電子工作用の小型サイズを選んでおくと、基板まわりの狭いスペースでも扱いやすくなります。

はんだごてだけを買い足すと、こうした細かい仕上げ作業をカッターや爪切りで代用しがちなので、はんだごてとニッパーはセットで買い足すのが結局は近道です。

この段階まで来ると、道具は「一式そろえて損がないライン」に入ってきます。

まとめ:道具選びの最終チェックリスト

最後に、道具を買い足す前に確認しておきたいポイントをリストにまとめます。

• 今使っているキットに何が同梱されているか、内容をだいたい把握できている
• ジャンパー線がオスオス・オスメス・メスメスの3種類あることと、それぞれの使い分けの見当がついている
• 今の自分が「最小構成」「標準構成」「本格構成」のどの段階に近いか判断できている
• 一度に全部揃えようとせず、必要になったタイミングで買い足す方針に納得できている

道具が揃ったら、実際にセンサーやモーターを使った工作に挑戦する段階です。

温湿度センサーの使い方はこちらの記事で、超音波距離センサーの使い方はこちらの記事で詳しく取り上げています。
