この記事の結論
- セラミックコンデンサは極性なし・小容量・ノイズ対策向き、電解コンデンサは極性あり・大容量・電源の平滑化向き
- 電解コンデンサは極性(プラス・マイナス)を逆につなぐと発熱・破裂の危険があるため、必ず足の長さと帯の位置で向きを確認する
- セラミックコンデンサの「103」のような3桁数字は「1・0に0を3個」でpF単位、電解コンデンサはμF・Vの数値がそのまま印字されている
- 電子工作の入門段階では、0.1μF(パスコン)と10〜100μF(電源平滑用)の2種類を数個ずつ持っておけば大半の場面に対応できる
抵抗器やLEDに比べると、コンデンサは「何のために使うのか」がイメージしづらい部品です。
電子工作キットの部品一覧に混ざっていても、出番がなくそのまま眠らせている人も少なくないはずです。
この記事では、コンデンサの基本的な役割から、セラミックコンデンサと電解コンデンサの違い、容量・耐圧の読み方、Arduino工作での実際の使いどころまでを整理します。
コンデンサは何をする部品か、電気を一時的に蓄える仕組み
コンデンサは、簡単に言うと電気を一時的に蓄えたり、放出したりできる部品です。
電池のように長時間エネルギーを保存する目的ではなく、ごく短い時間だけ電気を出し入れする用途で使われます。
身近な役割としては、電源電圧の急な変動を吸収する「ノイズ対策」と、電圧の波を滑らかにする「平滑化」の2つが代表的です。
コンデンサは種類によって得意な用途がはっきり分かれているため、まずは代表的な2種類の違いを押さえておくのが近道です。

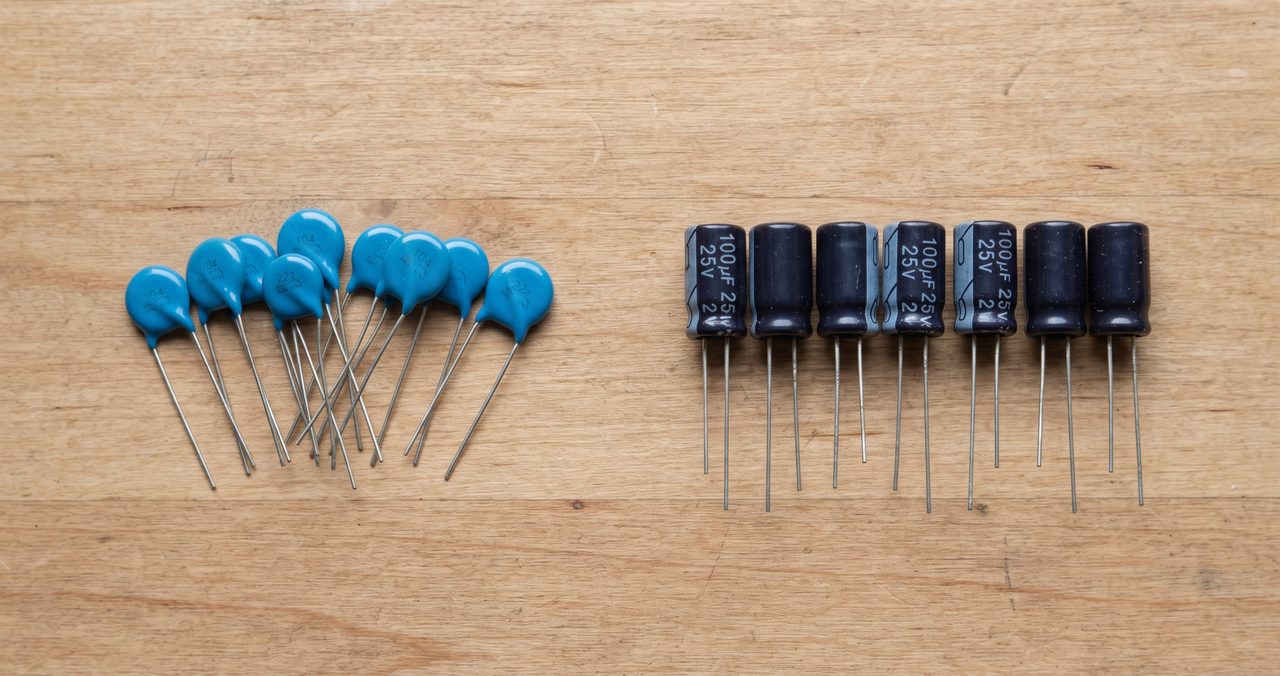

セラミックコンデンサと電解コンデンサの違い
セラミックコンデンサの特徴
セラミックコンデンサは、見た目が円盤状や角形の小さな部品で、色は青や茶色が一般的です。
極性(プラス・マイナスの向き)がないため、足の向きを気にせずどちらでも取り付けられます。
容量は数pF(ピコファラッド)から1μF(マイクロファラッド)程度までの小容量が中心で、高速な充放電に強く、電源ラインの高周波ノイズを吸収する用途によく使われます。
紹介した商品:セラミックコンデンサ 0.1μF(104)
PENGLIN セラミックコンデンサー ディスク型 100nF 0.1uF 104 DIP 100個
パスコンやチャタリング対策に使う0.1μFのセラミックコンデンサ。極性がないので向きを気にせず挿せます。
Amazon ￥599(100個入り) / 楽天市場 ￥850(100個入り)
※価格は記事執筆時点のものです。購入前に最新価格をご確認ください。
電解コンデンサの特徴
電解コンデンサは、円筒形で足が2本出ている、やや背の高い部品です。
セラミックコンデンサと違い、電解コンデンサには極性(プラス・マイナス)があります。
容量は数μFから数千μFまでと大容量が中心で、電源の電圧を滑らかにする平滑化や、モーター駆動時の瞬間的な電流不足を補う用途に向いています。
紹介した商品:電解コンデンサ詰め合わせセット
電解コンデンサ 24種類500個 電子工作基本部品セット(0.1μF〜1000μF)
10μF・100μFなど電源平滑用の容量が一通りそろう詰め合わせ。収納ケース付きです。
Amazon ￥1,799
※価格は記事執筆時点のものです。購入前に最新価格をご確認ください。

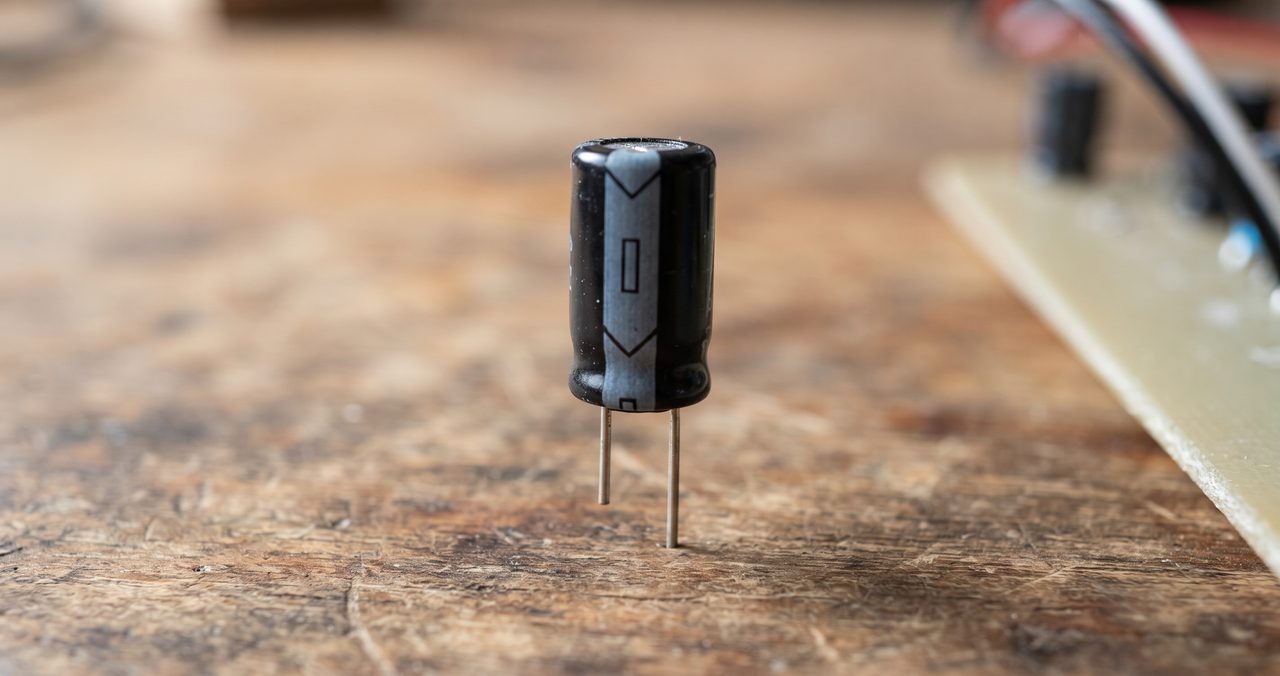

本体の側面に入っている縦のマイナス帯(グレーや白の帯)がついている足がマイナス側、足の長さで見ると長い方の足がプラス側です。
極性を間違えるとどうなるか
電解コンデンサの極性を逆に接続すると、内部で化学反応が起こり発熱・膨張し、最悪の場合は破裂することがあります。
取り付ける前に、必ずマイナス帯の位置と足の長さの両方で向きを確認してください。
ブレッドボードに挿す前に、コンデンサの向きと差し込み先の+/-のレーンを声に出して確認するくらい慎重に扱うことをおすすめします。
ブレッドボードそのものの構造・配線のルールについては、ブレッドボードの使い方の記事で詳しく解説しています。
容量・耐圧の表記の読み方
セラミックコンデンサの3桁数字表記
セラミックコンデンサの表面には、抵抗のカラーコードのような色帯ではなく、「103」のような3桁の数字が印字されています。
読み方は「最初の2桁がそのままの数字、3桁目がゼロの個数」で、単位はpF(ピコファラッド)です。
「103」なら「10」に「0」を3個つけて「10000pF」、単位を変換すると「0.01μF」になります。
同じように「104」なら「10」に「0」を4個で「100000pF=0.1μF」、電子工作で最もよく登場するパスコン用の容量です。
電解コンデンサのμF・V表記
電解コンデンサは、セラミックコンデンサのような数字コードではなく、容量(μF)と耐圧(V)がそのまま数字で印字されています。
たとえば「100μF 16V」と書かれていれば、容量100マイクロファラッド、耐圧16ボルトまで使えるという意味です。
耐圧は「その電圧までなら壊れずに使える上限」なので、回路の電圧(Arduinoなら5Vが中心)に対して、余裕を持った耐圧のものを選ぶのが基本です。
5V回路であれば、耐圧16Vや25Vのものを選んでおけば、電圧オーバーの心配はほぼありません。
電子工作でよく使う容量の早見表
Arduino工作の範囲であれば、そこまで多くの種類を揃える必要はありません。
| 容量 | 種類 | 主な用途 |
|---|---|---|
| 0.1μF(104) | セラミック | ICやモジュール電源のノイズ対策(パスコン) |
| 10μF | 電解 | 小規模な電源の平滑化 |
| 100μF〜470μF | 電解 | モーター駆動時の電流変動を吸収 |
| 0.01μF(103) | セラミック | スイッチのチャタリング対策 |
最初の1セットとしては、0.1μFのセラミックコンデンサと、10μF・100μF程度の電解コンデンサを、それぞれ数個ずつ持っておけば大半の場面に対応できます。
詰め合わせセットとして販売されている製品を1つ買っておくと、必要になったときに容量違いで買い足す手間が減ります。
実際に使う場面、Arduino工作での具体例
電源ラインのノイズ対策(パスコン)

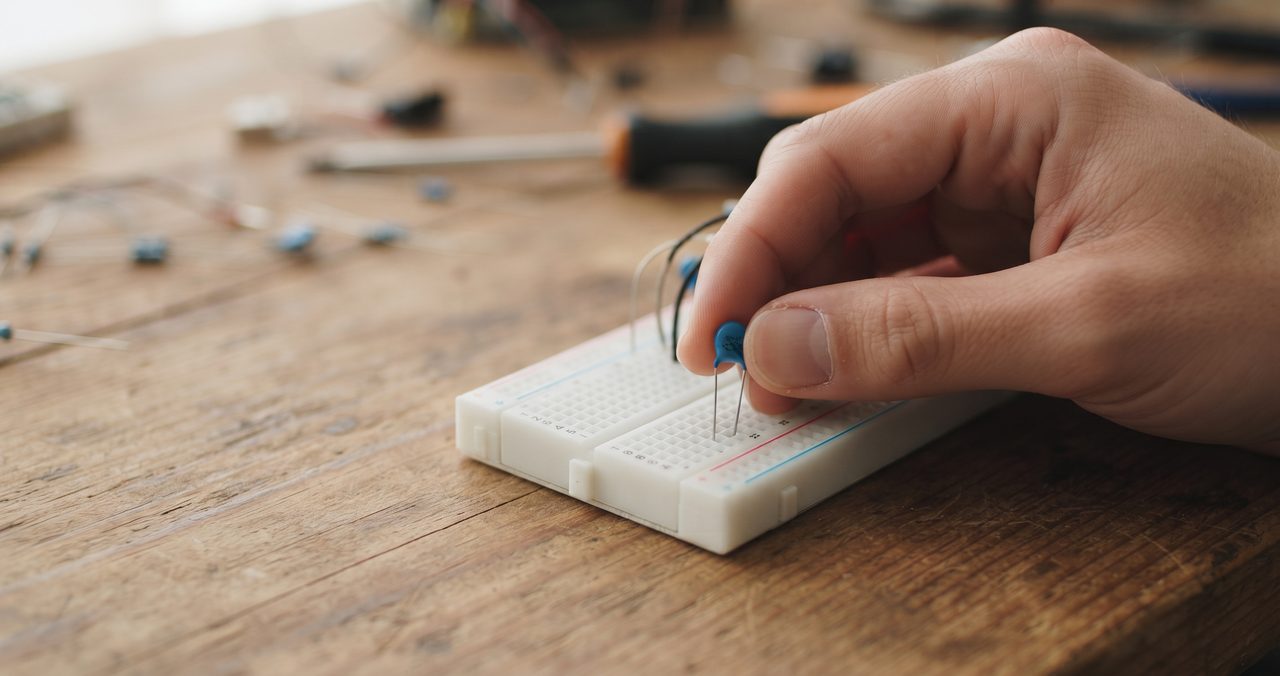

センサーモジュールの電源(VCC)とGNDの間に、0.1μFのセラミックコンデンサを1つ挟んでおくと、電源ラインの細かいノイズを吸収できます。
このように電源を「パスさせてノイズを逃がす」目的で使うコンデンサを、電子工作の現場では通称「パスコン」と呼びます。
特にモーターやリレーなど、動作時に大きな電流変化が起きる部品の近くでは、パスコンを入れておくとセンサーの誤動作を減らせることがあります。
タクトスイッチのチャタリング対策への応用
タクトスイッチ(プッシュボタン)を押した瞬間、実は接点が細かく何度もオン・オフを繰り返す「チャタリング」という現象が起きています。
スイッチの入力端子とGNDの間に0.01μF〜0.1μF程度のコンデンサを1つ入れておくと、この細かい振動をある程度吸収でき、ハードウェア側でのチャタリング対策になります。
タクトスイッチの選び方や、ソフトウェア側でのチャタリング対策の具体的な書き方は、別の記事で詳しく整理しています。
まとめ:2種類のコンデンサの使い分け早見表
最後に、セラミックコンデンサと電解コンデンサの使い分けを表にまとめます。
| 項目 | セラミックコンデンサ | 電解コンデンサ |
|---|---|---|
| 極性 | なし(どちら向きでもOK) | あり(向きを間違えると危険) |
| 容量の目安 | 数pF〜1μF程度 | 数μF〜数千μF |
| 得意な用途 | ノイズ対策、高速な充放電 | 電源の平滑化、電流変動の吸収 |
| 容量表記 | 3桁数字(例:104=0.1μF) | μF・Vがそのまま印字 |
取り組む前に、以下の点がなんとなくつかめているか確認してみてください。
- セラミックコンデンサは極性なし・小容量、電解コンデンサは極性あり・大容量という大まかな違いの見当がついている
- 電解コンデンサの向きを、マイナス帯と足の長さの両方で確認できるようになっている
- 0.1μFのセラミックコンデンサがパスコンとしてよく使われることが分かっている
コンデンサの基本がつかめたら、他の道具・部品の選び方も合わせて確認しておくと、必要なものをまとめて揃えやすくなります。
