テスター(マルチメーター)の使い方、電圧・抵抗・導通チェックの基本

この記事の結論

• テスター(マルチメーター)は、電圧・抵抗・導通の3つを測れれば、Arduino入門で困る場面のほとんどに対応できる
• 初心者は、測定レンジを自動で切り替えてくれる「オートレンジ」機能付きの製品を選ぶと、操作でつまずきにくい
• 価格帯はオートレンジなしの格安品で1,000円台〜、オートレンジ付きの入門機で2,000円台〜3,000円台程度が目安
• 「動かない」「反応しない」ときの原因切り分けに使う道具で、はんだごてよりも先に1台持っておく価値がある

「回路を組んだのにLEDが光らない」「センサーの値がずっと0のまま変わらない」。

Arduino入門を進めていると、こうした「動かない」トラブルに一度は必ず出会います。

配線・部品・プログラムのどこに原因があるか自分では判断がつかないときは、書き込みできない・反応しないときのチェックリスト記事もあわせて確認すると、切り分けの手がかりが増えます。

そんなときに原因を切り分ける手がかりをくれるのが「テスター」または「マルチメーター」と呼ばれる測定器です。

この記事では、初めてテスターを使う人向けに、基本の測定モードと選び方を整理します。

テスターは電子工作で何に使うのか

「動かない原因」を切り分ける道具

Arduinoの回路が思ったとおりに動かないとき、原因は大きく分けて「配線の間違い」「部品の故障」「プログラムの不具合」のいずれかです。

テスターがあれば、配線に電気がきちんと流れているか、部品が壊れていないかを、プログラムを疑う前に確認できます。

切り分けの選択肢を1つ増やせるという意味で、テスターははんだごてよりも先に用意する価値がある工具です。

断線・ショートの発見

ジャンパー線が内部で切れていたり、ブレッドボードの差し込みが浅くて接触していなかったりする「断線」は、目で見ただけでは気づきにくいトラブルです。

また、本来つながってはいけない場所同士が誤ってつながってしまう「ショート」も、見た目だけでは判断できません。

テスターの導通チェック機能を使えば、この2つを短時間で確認できます。

基本の4つの測定モードを理解する

電圧(V)

電圧は、電気を押し出す力の強さを表す値です。

Arduinoの5VピンやUSBケーブルから正しく電気が来ているかを確認するときに使います。

Arduinoは直流(DC)で動作するため、測定モードはDC電圧(直流電圧)に合わせるのが基本です。

抵抗(Ω)

抵抗は、電気の流れにくさを表す値です。

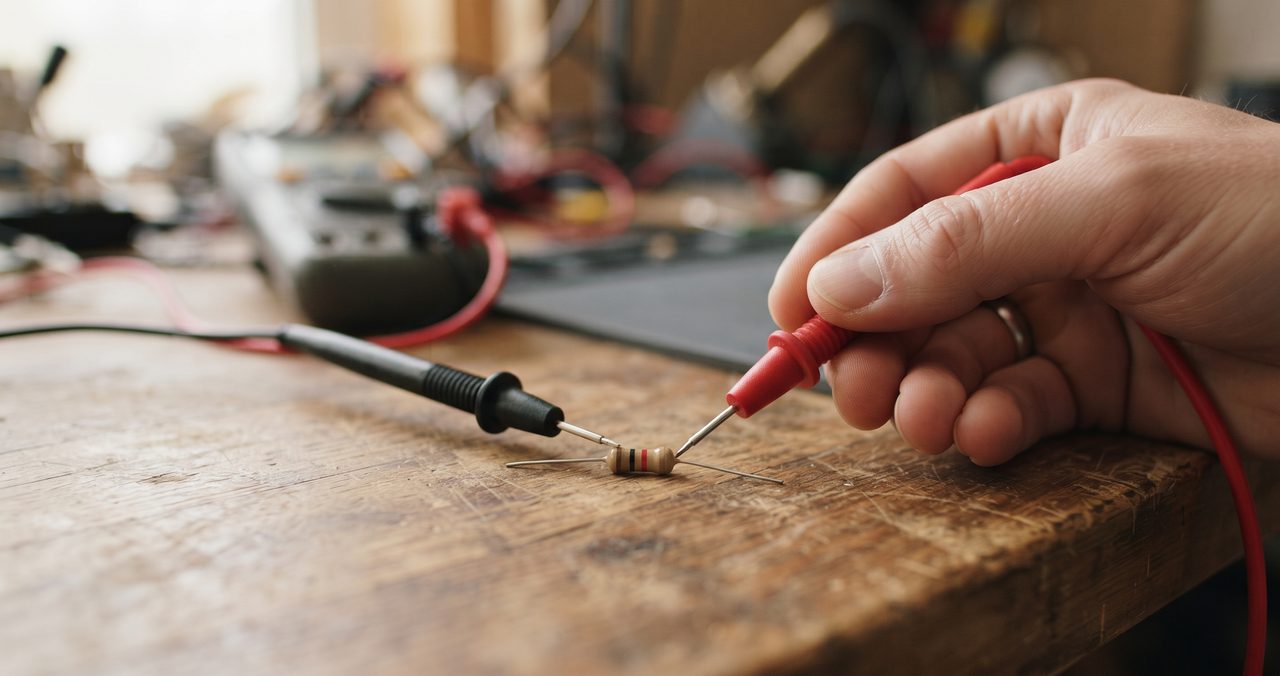

抵抗器のカラーコードを読み間違えたかもしれないときや、経年劣化で表示より値がずれていないかを確認したいときに使います。

導通チェック(ブザーモード)

導通チェックは、2点間がつながっているかどうかを、電子音の有無で瞬時に教えてくれるモードです。

ジャンパー線の断線チェックや、ブレッドボードの配線ミスの発見に、もっとも頻繁に使うことになるモードです。

電流(A)

電流は、実際に流れている電気の量を表す値です。

測定するには回路を一度切って、その間にテスターを直列につなぎ直す必要があり、電圧や抵抗の測定より手順が複雑です。

Arduino入門の段階では、電流測定を使う場面は多くありません。

まずは電圧・抵抗・導通チェックの3つが使えれば、Arduino入門で困る場面のほとんどに対応できます。
電流測定は、モーターなど電力を多く使う部品を扱うようになってから覚えれば十分です。

初心者が選ぶときに見るポイント

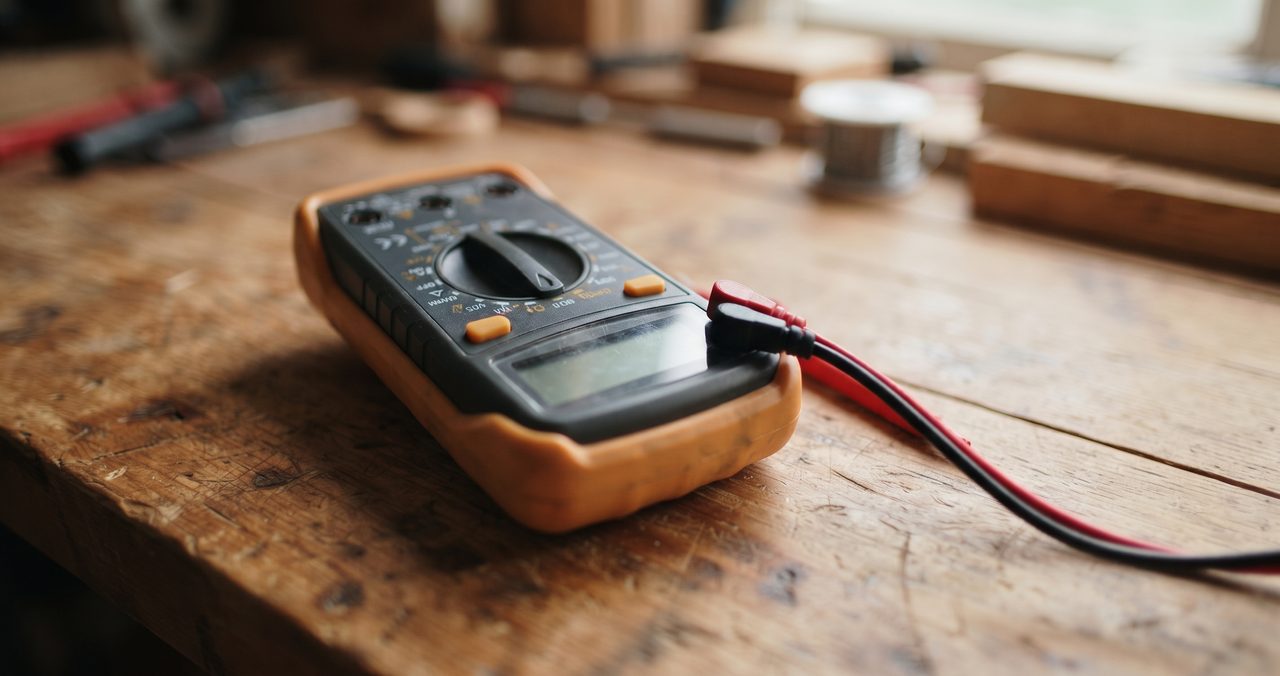

オートレンジかどうか

安価なテスターの多くは、測定する値の範囲(レンジ)を、ダイヤルで自分で切り替える「マニュアルレンジ」方式です。

レンジの選び方を覚えるまでは、測定するたびに「これで合っているのか」と迷いやすく、初心者にはやや扱いにくい部分です。

「オートレンジ」機能付きの製品であれば、この切り替えを自動で行ってくれるため、モードさえ選べば測定を始められます。

価格帯の目安

オートレンジなしのマニュアルレンジ機は、1,000円台から購入できる製品が中心です。

オートレンジ付きの入門機になると、2,000円台〜3,000円台程度が価格帯の目安になります。

プロ向けの高精度モデルは1万円を超える製品もありますが、Arduino入門の範囲であれば、そこまでの精度は必要ありません。

タイプ	価格帯の目安	レンジ切り替え	向いている人
マニュアルレンジ機	1,000円台〜	手動	とにかく価格を抑えて試したい人
オートレンジ入門機	2,000円台〜3,000円台程度	自動	初めての1台として選びたい人
高精度モデル	1万円以上	自動(高精度)	測定の頻度・精度を重視するようになった人

実際の測定手順とやってはいけないこと

導通チェックの基本手順

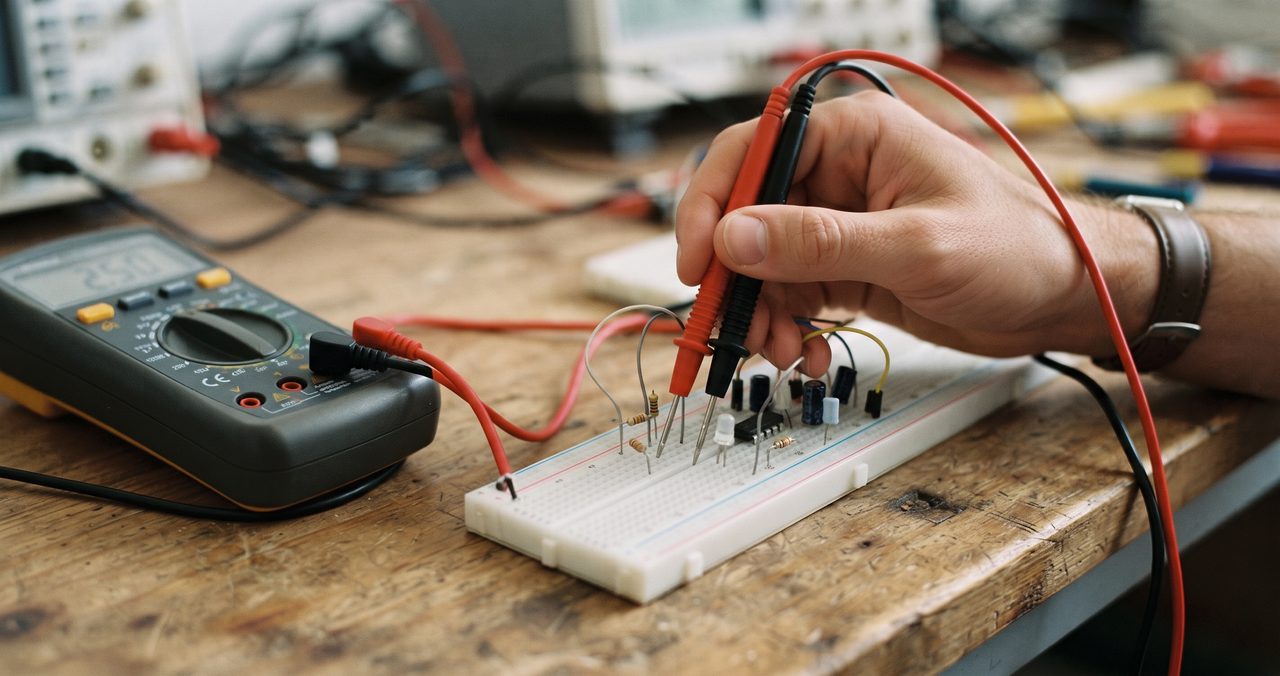

まずダイヤルを導通チェック(ブザーマーク)に合わせます。

次に、赤と黒の測定用の棒(テストリード)の先端を、確認したい2点にそれぞれ当てます。

電子音が鳴れば導通あり(つながっている)、鳴らなければ導通なし(切れている)と判断できます。

この一連の流れさえ覚えれば、ジャンパー線の断線チェックはすぐにできるようになります。

やってはいけないこと

電流を測定するモードのまま、電圧が来ている場所にテストリードを当ててしまうと、テスター内部のヒューズが切れたり、故障の原因になったりします。

電流測定はレンジの選択も含めて手順が特殊なので、まだ慣れないうちは避け、電圧・抵抗・導通チェックの範囲で使うのが安全です。

測定モードを切り替えたら、テストリードを当てる前にダイヤルの位置をもう一度確認する習慣をつけてください。
モードを間違えたまま測定すると、テスターが壊れるだけでなく、Arduino側の回路にも予期しない電流が流れる恐れがあります。

まとめ:テスター活用のチェックリスト

テスターを使いこなすうえで、押さえておきたいポイントをリストにまとめます。

• 電圧・抵抗・導通チェックの3モードが、それぞれ何を確認するためのものか見当がついている
• オートレンジ機能の有無が、初めての1台選びで重要なポイントだという見当がついている
• 導通チェックの基本手順(モードを合わせる→2点に当てる→音を確認する)がだいたい頭に入っている
• 測定モードを切り替えたら、テストリードを当てる前に確認する習慣が身についている

抵抗の値を測定する場面では、そもそも抵抗器に書かれたカラーコードが読めると、テスターに頼らず見た目だけで大まかな値を判断できるようになります。

カラーコードの読み方は、こちらの記事で詳しく解説しています。
